交通工程与安全设施设计(标志、标线、标牌等的几何设计与结构设计)

















交通工程与安全设施设计
(标志、标线、标牌等的几何设计与结构设计)


    “纬地交通工程与安全设施CAD系统”是纬地系列软件最新的核心CAD产品之一。该软件可高效完成各类道路的交通工程(标志、标线和标牌等)以及安全设施(护栏、隔离栅、防眩板、轮廓标等)设计和工程数量统计任务。
    系统支持各种标志类型,如单柱式、多柱式、单悬臂式、双悬臂式、门架式、附着式等等,内置《国家标准--道路交通标志和标线》中的各种标志牌版面,包括警告、禁令、指令、指路、旅游、辅助、告示等,另外用户还可自由定制任意样式的特殊标志版面随时调用,进一步提升了交通工程系统的适用性、灵活性和可扩展性。
    对于项目全线的标志布设,系统可一次性批量快速添加同类型标志,并可批量导入excel数据格式各类标志,可将已完成标志存为模板直接调用,可在不同标志间快速交换结构参数,极大地提高了设计效率。可自动输出标志安装图、结构图、平面布设图、版面大样图以及标志一览表、工程数量表等。

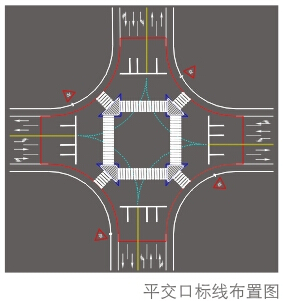

    系统与路线几何设计数据集成,可自动完成主线标线设计,快速添加并绘制各种城市道路标线,以及平交口范围内的所有标线详细设计,生成标线平面图、大样图、工程数量汇总表。基于路线数据可快速完成全线护栏、隔离栅、防眩板、轮廓标等安全设施的自动设置,统计输出安全设施一览表。

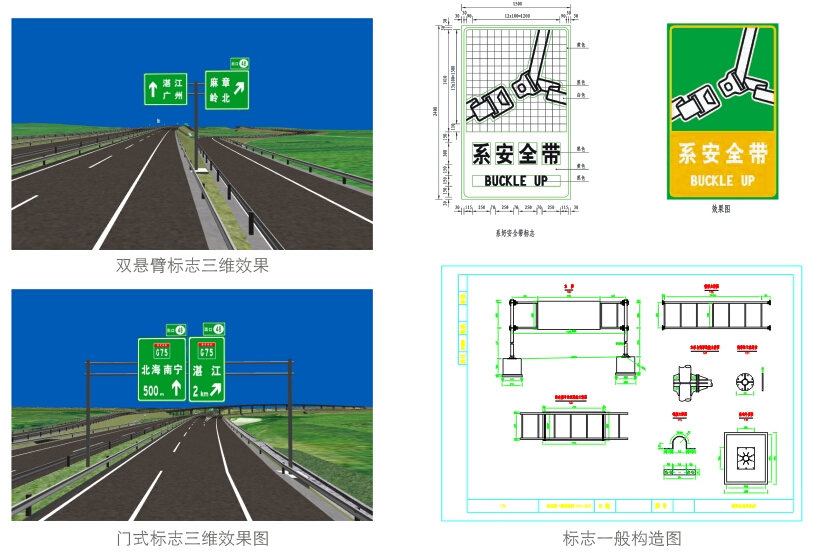

    “交通工程三维建模”是该系统专业版的专有技术。基于以上设计成果,系统可自动生成标志及版面、标线、安全设施的精确三维模型,为道路项目全三维仿真漫游、分析、评价奠定了基础。

配套软件系统:

纬地交通与安全工程设计系统
